Датчик контроля теплового потока

Датчик контроля теплового потока (ДКТП) предназначен для работы в качестве адресного пожарного извещателя (режим «Извещатель») или в составе системы обнаружения как предаварийных ситуаций (опасный перегрев технологического оборудования), так и раннего обнаружения загораний любых углеродсодержащих материалов (например, угля, древесины, нефтепродуктов, целлюлозы, пластмассы и т.д.) независимо от их агрегатного состояния по характерному инфракрасному излучению диоксида углерода (СО2)на длинах волн 2,7 и 4,3 мкм.

Для раннего обнаружения пожара и координаты очага пожара в помещениях применяется пространственно-распределенная система датчиков контроля теплового потока, позволяющая с применением специальных вычислительных алгоритмов определять координаты очага пожара. Применение адресно-аналоговых датчиков контроля теплового потока, работающих в двух поддиапазонах ИК-диапазона с длиной волны 2,8…4,3 мкм, в системе раннего обнаружения пожара, позволяет по новому подойти к решению проблемы обнаружения пожара на ранней стадии его развития.

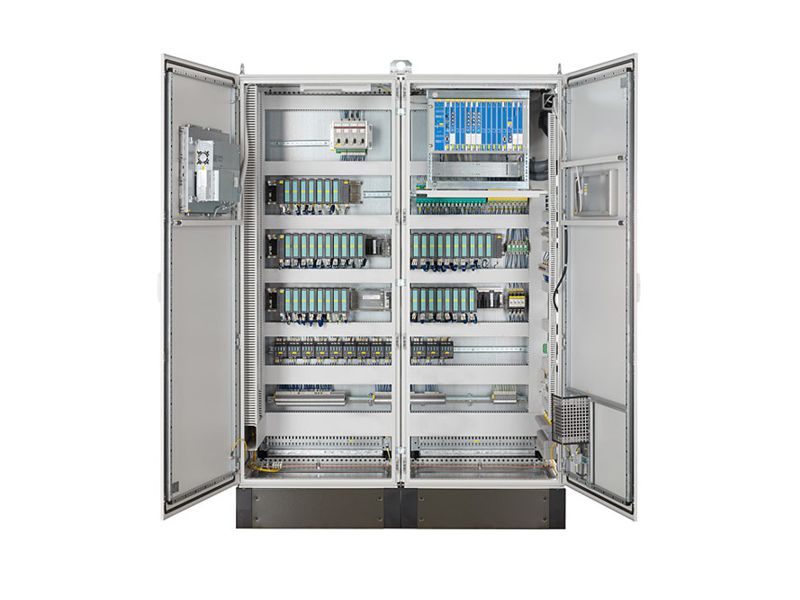

Для определения координаты пожара в помещениях наиболее целесообразна расстановка ДКТП по аналогии со способом пространственной оптической решетки. Полученная с датчиков информация позволяет определять координаты пожара с заданной точностью (не более 1/3 расстояния между элементами оптической решетки), затрачивая минимальное время для обнаружения пожара, определять размеры пожара, передавать информацию в цифровом виде на Управляющие контрольно-адресные модули исп.1 (далее УКАМ исп.1).

В качестве устройств обнаружения дополнительно к ДКТП могут быть применены пожарные извещатели других типов, например: двух(трех) диапазонные ИК/УФ адресные пожарные извещатели (п.2), тепловые линейные максимально-дифференциальные извещатели, например ИП-132-1-Р «Елань» в составе: чувствительный элемент (оптико-волоконный кабель), располагаемый в защищаемой зоне и блок обработки, подключаемый к системе раннего обнаружения пожаров к УКАМ исп.3-ШСС. При выполнении такого технического решения пространственная решетка, образованная оптическими осями ДКТП дополнительно разделяется на сектора, образованные зонами действия адресных зонных и линейных извещателей. Алгоритмы работы и определения координат пожара закладывается в специализированное программное обеспечение УКАМ исп.1, которое разрабатывается, с учетом конкретного расположения датчиков на объекте защиты, преобладающей по количеству пожарной нагрузки, с учетом технического задания.

Для уточнения координаты пожара на подвижную часть пожарного робота могут устанавливаться дополнительные ДКТП, которые выдают для УКАМ исп.1 сигнал о максимуме теплового излучения, определяемого при сканировании пожарным роботом (двумя роботами).

Структура технических средств системы предусматривает организацию в помещении с дежурным персоналом автоматизированного рабочего места (АРМ) для контроля, настройки и управления работой РПК. АРМ оператора РПК представляет собой рабочее место, оборудованное пром. компьютером, в состав которого входит LCD-монитор, АРМ оператора РПК системы, оснащается ЭВМ (IBM-PC/AT), акустической системой. АРМ оператора РПК связан одной адресной линией с головным устройством УКАМ. Программное обеспечение системы должно позволять различать три уровня допуска операторов. Для этого в системе введены следующие
термины:

  • оператор низкого уровня (ОНУ) – оператор, контролирующий работу системы в дежурном режиме и имеющий возможность принудительного дистанционного запуска системы, включения/отключения автоматического запуска системы по направлениям по определенным нарядам-допускам и внесения комментариев к происшествиям или своим, несанкционированным должностной инструкцией, действиям.
  • оператор высокого уровня (ОВУ) – оператор, имеющий те же возможности, что и ОНУ со следующими дополнительными возможностями: настройка времени работы системы "по умолчанию" при пожаре, настройка уровня теплового потока от каждого датчика соответствующего событию в системе "ПОЖАР", добавление/удаление ОНУ и изменение их паролей, запуск программы-теста на АРМ оператора РПК системы с воспроизведением учебных сигналов тревоги или неисправности для отработки действий оператора системы, просмотр архива протоколов.
  • администратор системы – оператор, представляющий интересы производителя программного обеспечения, имеющий те же возможности, что и ОВУ со следующими дополнительными возможностями (добавление/удаление ОВУ и изменение их паролей, просмотр "скрытого" архива протоколов, изменение программного обеспечения).

Видео

Система раннего обнаружения пожаров


Установки пожаротушения - совокупность стационарных технических средств тушения пожара путем выпуска огнетушащего вещества. Установки пожаротушения должны обеспечивать локализацию или ликвидацию пожара. Установки пожаротушения по конструктивному устройству подразделяются на агрегатные и модульные, по степени автоматизации - на автоматические, автоматизированные и ручные, по виду огнетушащего вещества - на водяные, пенные, газовые, порошковые, аэрозольные и комбинированные, по способу тушения - на объемные, поверхностные, локально-объемные и локально-поверхностные.

Таблица характеристик

Наименование характеристик Значение характеристик
Количество возможных адресов для одного направления по RS-485 31
Максимальное расстояние до тестового очага ТП5, ТП6 (0,1 м кв. по ГОСТ Р 53325) 60
Максимальное удаление датчика от управляющего модуля, м до 1200
Режим работы непрерывный
Скорость передачи данных, б/сек 9600, 57600
Ток потребления при минимальном напряжении питания, мА 30
Напряжение питания по постоянному току, В 9 - 18
Диапазон рабочих температур от -10º* до +55º С
Контролируемая зона телесный угол не менее 90 град
Мощность потребления датчиком,  Вт не более 0,3
Габаритные размеры датчика 85 х 64 х 38 мм
Масса датчика: не более, кг 0,25
Средний срок службы датчика не менее 10 лет

* - модификация датчика с подогревом от -40º С
